Водяной теплый пол своими руками: как сделать правильно

Теплый пол своими руками смонтировать несложно. Важно правильно произвести расчеты и выбрать покрытие. От материала зависит, насколько эффективно будет работать конструкция. Разберемся, как сделать водяной теплый пол своими руками.

Что такое водяной теплый пол

В научной статье «Водяной и инфракрасный теплый пол. Сравнение систем» автор пишет, что водяной теплый пол — часть водяной системы отопления, в которой теплоносителем служит вода. Такую систему целесообразно устанавливать в загородных домах, коттеджах, других отдельных помещениях. Она наиболее эффективна на больших площадях (70–100 м²).

В наши дни для водяного теплого пола используют трубы из сшитого полиэтилена (РЕХ), полибутилена, металлопластика. При конструировании напольного отопления должно выполняться условие: обогревающую бетонную панель необходимо отделить от конструкции здания раздельным швом, заполненным мягким материалом.

Из математических расчетов авторов работы «Экономическое сравнение электрических и водяных теплых полов» Егора Базунова и Валерия Кравчука становится ясно, что эксплуатация водяного типа обходится в разы дешевле, чем электрического. Также такой пол позволяет:

• использовать любой из существующих отопительных котлов;
• обогревать все помещение, тогда как электрический пол не рекомендуют монтировать там, где планируется размещение мебели;
• избежать шума и электромагнитного излучения (побочный продукт работы электрического пола).

Автор работы «Устройство, монтаж и область применения теплого пола» Куманеев Никита отметил, что многие выбирают водяной теплый пол за удобство и простоту использования. Конструкция этой системы бывает:

• Настильная. Трубы не заливаются стяжкой, а укладываются непосредственно на основании пола.
• Внутренняя. Трубы находятся внутри основания пола.

Система водяного теплого пола основана на принципе циркуляции теплой воды по всему контуру конструкции. К ее плюсам относят:

• возможность подключения к доступным источникам тепла (газ, уголь, дерево);
• теплоемкость (после нагревания поверхности пола, основание которого сделано из бетона, остывание проходит гораздо медленнее, нежели в других системах).

Водяной теплый пол имеет такие минусы:

• нагрев поверхности пола не происходит моментально, на это требуется определенное количество времени;
• инерционность (регулировка температуры происходит условно, поскольку температурные показатели проявляются медленно);
• монтаж может обойтись дорого;
• чтобы произвести ремонт, необходимо демонтировать основание пола;
• есть риски протечек, которые сложно определить;
• необходимо поддерживать давление в системе;
• обязательная покупка и установка циркуляционного насоса.

Следует упомянуть, что максимально допустимая температура теплоносителя в жилых помещениях — +26 °С. Для пола в детской нельзя превышать температуру +24 °С.

Как сделать водяной теплый пол самому

Обязательное условие водяного теплого пола — такая система должна включать теплоизоляционный слой. Существует несколько методов укладки труб:

• Змейка. Трубы проходят вдоль наружных стен, потом идут обратно, смещаясь к центру.
• Улитка. Трубы укладывают по периметру, постепенно сужаясь и оставляя один ряд свободным для обратного хода.
• Комбинированная. Половину комнаты делают по первой технологии, вторую часть — по методу улитки.

Перед монтажом проведите предварительные расчеты и подготовительные работы. При определении потерь тепла в помещении учитывают такие факторы:

• материал и толщина стен, фундамента;
• площадь окон и дверей, материалы, из которых они сделаны;
• толщина утепления каждого из элементов дома;
• климатические условия, в которых находится помещение.

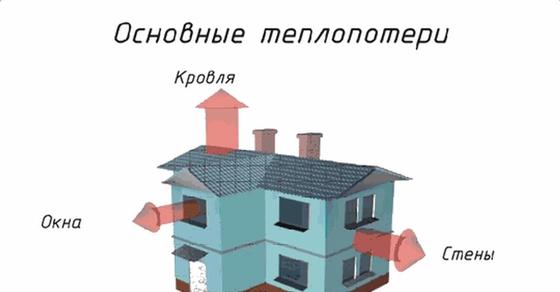

Принято считать, что в стандартном доме 40% потерь тепла приходится на окна, 25% — на стены, 20% — на крышу и лишь 15% — на пол.

Установка проводится в стяжку на пенополистирол или в пазы плит из дерева. Для работы подготовьте:

• пенополистирольные теплоизоляционные плиты;
• металлопластиковые трубы, диаметр которых не более 16 мм;
• демпферную ленту для стяжки;
• арматурную сетку.

Установку водяного теплого пола делайте так:

1. Выровняйте и очистите пол, проверьте перепады высоты, которые не должны превышать 1 см. Для выравнивания используют наливной пол.
2. Уложите гидробарьер для защиты от влаги.
3. По стенам закрепите демпферную ленту на всю высоту пола.
4. Уложите теплоизоляционный материал до 50 мм и пароизолятор.
5. Выполните армирование при помощи арматурной сетки с ячейками 15 см.

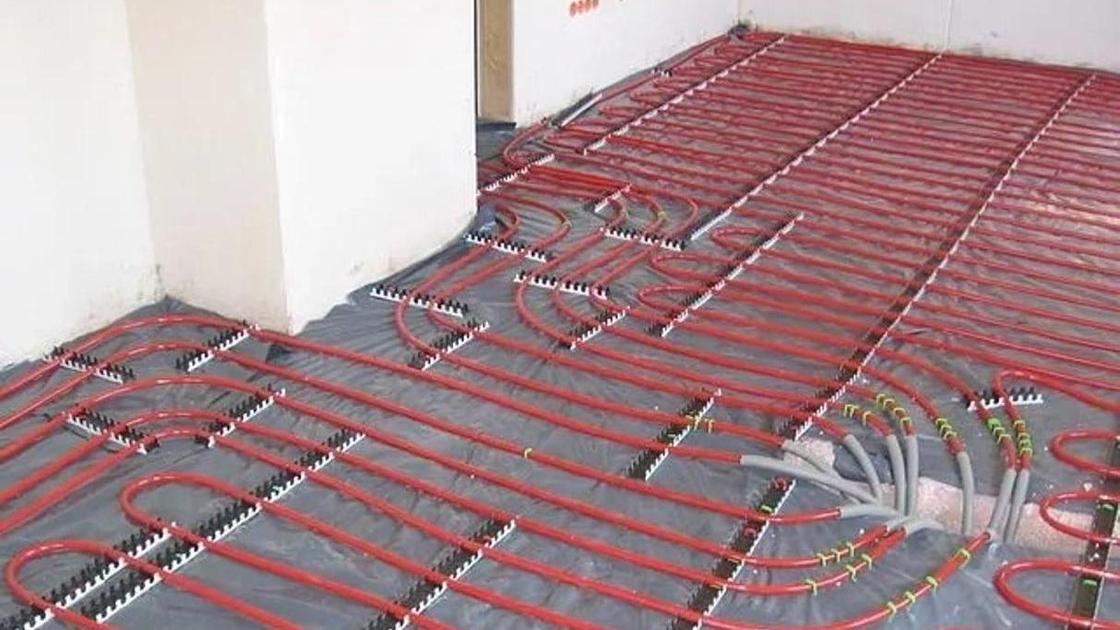

6. Установите трубы. Первым делом подключите их к подающему коллектору. Шаг труб должен быть в диапазоне 15–30 см, в идеале — 20 см. Каждый метр трубы зафиксируйте клипсами, но не жестко, поскольку материал при нагреве расширяется. Длина одного контура должна быть 80–100 м, в большом помещении делают два и более контура. В конце укладки подключите трубы к приемному коллектору.
7. Запустите систему для проверки на предмет протечки и давления, которое должно сокращаться на 0,03 МПа/час. В любой трубе вода должна иметь одинаковую температуру.
8. Залейте бетон выше труб на 3 см.

Спустя месяц бетон полностью высохнет, после чего проведите звукоизоляцию и финальную отделку. Установка теплого водяного пола на пенополистирол почти не отличается, но на плитах есть бугорки, которые служат для укладки труб, после чего заливают бетон и монтируют финишную отделку.

Перед началом обустройства изучите все преимущества и недостатки водяного теплого пола, проведите расчеты и приобретите нужные материалы. Монтаж можно выполнить самостоятельно. Важно все рассчитать точно и не экономить на материалах, чтобы не было проблем в работе системы в будущем.
